Van Điều Áp Khí Nén SKP SAR925-20 Ren 60mm

Hình ảnh và cấu tạo bên ngoài của chiếc van điều áp khí nén SKP SAR925

Mặt trước của chiếc van điều áp khí nén SKP SAR925

Mặt trước của chiếc van điều áp gồm có đồng hồ đo áp suất, đồng hộ hiển thị 10Bar (tương đương 10kg/cm2)

Cổng (In) của chiếc van điều áp khí nén SKP SAR925

Cổng này là cổng cấp khí vào của chiếc van điều áp khí nén SKP SAR925, kích thước cổng là ren 60mm (2″)

Cổng (Out) của van điều áp SKP SAR925

Áp suất sẽ đi ra từ cổng này hay gọi là cổng Out, cổng này có kích thước ren 60mm (2″)

Nút chỉnh áp suất của van điều áp khí nén SKP SAR925

Đây là nút chỉnh áp chúng ta có thể chỉnh áp suất từ 0,5 ~ 8kg/cm2, kéo lên sau đó tăng hoặc giảm bằng cách xoay trái hoặc phải, khóa lại bằng cách nhấn nút về vị trí ban đầu.

Mặt sau của van điều áp khí nén SKP SAR925

Mặt sau cũng có 1 lỗ lắp đồng hồ đo áp, nếu không dùng đến thì chúng ta lắp cổng này lại bằng nút bít.

Phía dưới của van điều áp khí nén SKP SAR925

Ở phía dưới chiếc van có chỉ dẫn hướng mũi tên là cổng sẽ đưa áp suất vào và cổng kia sẽ là cổng áp suất đi ra

Các thông số kỹ thuật của van điều áp khí nén SKP SAR925-20 (ren 60mm)

Van điều áp khí nén SKP SAR925-20 có chức năng điều chỉnh áp suất khí nén loại lưu lượng lớn

kích thước cổng : 2″ (ren 60mm)

Áp suất làm việc tối đa: 9.9 kg/cm²

Áp suất điều chỉnh: 0.5 – 8.5 kg/cm²

Nhiệt độ hoạt động: 5~60^oC

Hãng sản xuất: SKP (Hàn Quốc)

Van điều áp khí nén SKP series SAR có các model sau:

SAR200-02BG (ren 13mm)

SAR300-03BG (ren 17mm)

SAR400-04BG (ren 21mm)

SAR400-06BG (ren 27mm)

SAR600-06BG (ren 27mm)

SAR600-10BG (ren 34mm)

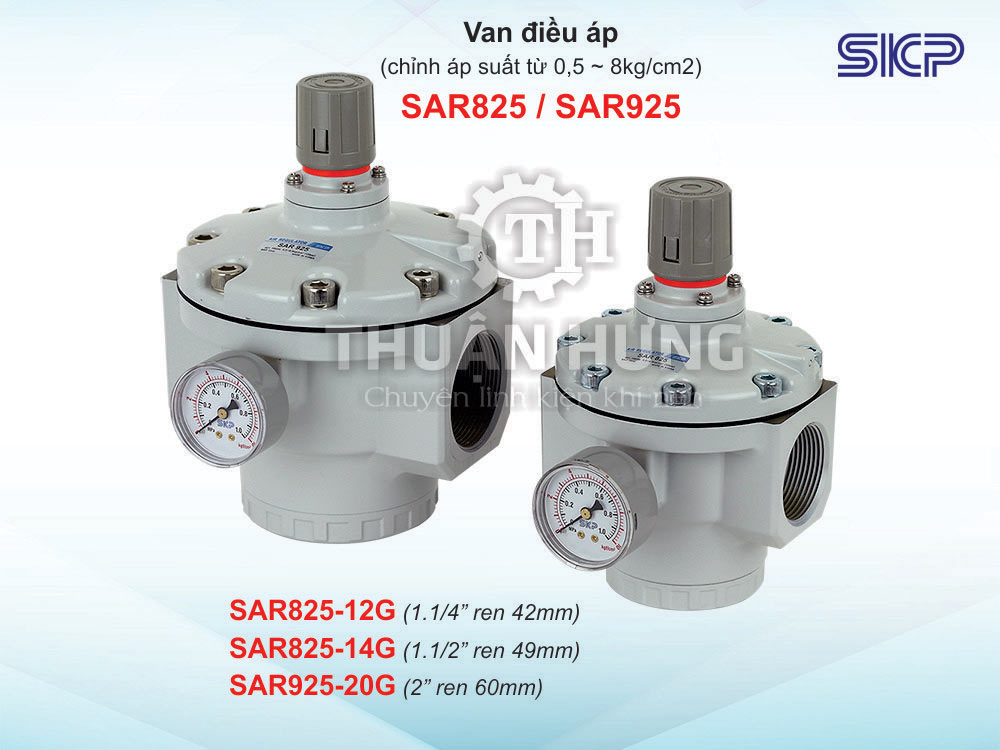

Ngoài những model trên van điều áp SKP còn có các van điều áp lưu lượng lớn có kích cỡ khác nhau như:

SAR825-12G (ren 43),

SAR825-14G (ren 49),

SAR925-20G (ren 60)

Mỗi model gắn với kích thước, hình dáng, tính năng… khác nhau được mô tả như sau:

Thông số kỹ thuật và tính năng của van chỉnh áp khí nén SKP SAR925-20

Thông số kích thước của van điều áp khí nén SKP SAR925-20
