Xi lanh khí nén Airtac SC200x900 (Đường kính phi 200mm x hành trình 900mm)

Thông số kỹ thuật, kích thước và lực đẩy Xi lanh khí nén Airtac SC200x

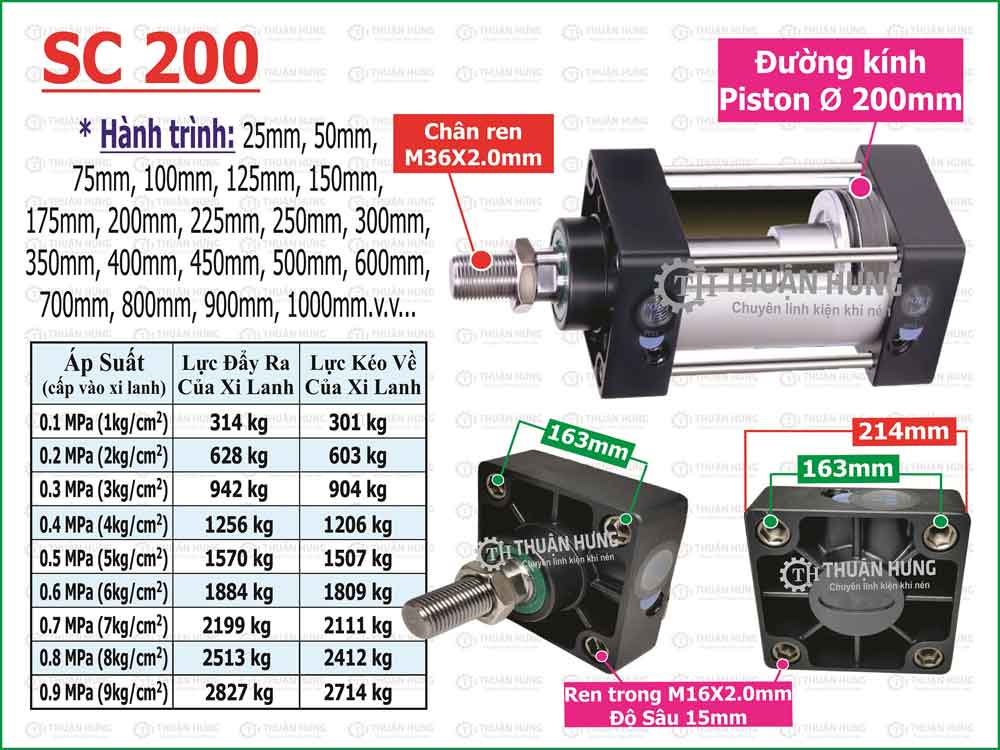

Thông số kích thước và lực đẩy của Xi lanh khí nén Airtac SC200x

Thông số kích thước của Xi lanh khí nén Airtac SC200x

Các phụ kiện của Xi lanh khí nén Airtac SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Thông số kỹ thuật và tính năng của xi lanh khí nén AIRTAC SC200

Ben hơi khí nén AIRTAC SC200. có đường kính piston phi 200mm

Kích thước cổng: ren 27mm (3/4″)

Áp suất : 0,1~1MPa (1~10kg)

Nhiệt độ: -20 ~ 80 độ C.

Hãng sản xuất: AIRTAC (Đài Loan)

Loại xi lanh khí nén đế vuông SC phi 200 có các model như : SC200x25, SC200x50, SC200x75, SC200x100, SC200x125, SC200x150, SC200x175, SC200x200, SC200x225, SC200x250, SC200x300, SC200x350, SC200x400, SC200x450, SC200x500, SC200x600, SC200x700, SC200x800, SC200x900, SC200x1000.v.v…

Catalog dưới đây sẽ hiển thị rõ các thông số cũng như tính năng của xi lanh.

Kích thước và cấu tạo xi lanh khí nén AIRTAC SC200

Rất nhiều khách hàng đến hỏi mua xi lanh khí nén nhưng họ không xác định được kích thước cũng như các chất năng của loại xi lanh mình cần, vì vậy việc đưa ra lựa chọn để mua hàng còn gặp nhiều khó khăn.

Nếu các bạn dành vài phút để đọc hết bài viết này thì tôi tin chắc bạn sẽ biết mình cần gì và mua loại nào cho thích hợp.

Để chuẩn bị tốt cho việc lắp đặt đúng nhu cầu sử dụng và hạn chế tối đa việc lắp đặt sai quy cách của ben hơi khí nén, thì việc chúng ta cần trước tiên là xác định rõ cấu tạo cũng như kích thước xi lanh khí nén, dưới đây các thông số chi tiết về cấu tạo của xi lanh khí nén AIRTAC SC200 và cách tính kích thước của xi lanh.

kích thước của xilanh khí nén đế vuông AIRTAC SC200

Ở đây mình có thông số kích thước của xilanh khí nén AIRTAC SC200x400 (phi 200mm hành trình 400mm) thì chúng ta tính toán kích thước xi lanh khí nén như sau:

Tổng chiều dài khi xi lanh khí nén đang ở trang thái chưa hoạt động (đang rút lại) thì ta có công thức: A Stroke (hành trình) = 244 400=644mm (thông qua bản vẽ xi lanh khí nén trên mình có thể cho được kết quả của chiều của xi lanh AIRTAC SC200x400).

Tổng chiều dài khi xi lanh khí nén đang thụt ra hết hành trình thì ta có công thức: A Stroke( hành trình)  Stroke( hành trình) = 244 400 400 = 1044mm ( vậy là chỉ cần tham khảo hình trên là chúng ta có thể tính ra được các kích thước của xi lanh khí nén AIRTAC SC). Tương tự như vậy các bạn có thể xác định được các kích thước khác nhau như thông qua công thức trên.

Đến đây mình đã giới thiệu xong kích thước của xi lanh, chắc chắn nhiều người cũng đã biết lựa chọn xi lanh đúng với nhu cầu của mình rồi, nhưng vẫn có người thắc mắc về lực đẩy của xi lanh khí nén, dưới đây là hình ảnh thông số kỹ thuật xi lanh khí nén AIRTAC SC200 và cách tính lực đẩy ra và rút vào của xi lanh khí.

Bảng tính lực đẩy của ben hơi khí nén AIRTAC SC

Tức nhiên là xi lanh có đường kính càng to thì đồng nghĩa lực đẩy cũng lớn hơn xi lanh có đường kính nhỏ và dưới đây là cách tính lực đẩy và lực kéo về của xi lanh.

Đối với xi lanh khí nén AIRTAC SC200 thì mình có các thông số như sau:

Đường kính trong xi lanh: 200mm (thể hiện ở dòng Bore size (mm))

Đường kính của Piston (hay còn gọi là cây ty) xi lanh: 40mm (thể hiện ở dòng Rod size (mm))

Ở dòng pressure area mm² có thông số là push (đẩy ra) 31416 và pull (kéo về) 30159

Như vậy nếu mình đưa áp suất khí nén 0,5 MPa (5 kgf/cm²) để kích hoạt xi lanh SC200 thì xi lanh sẽ sinh ra lực đẩy là (0,5 x 31416 = 15708 tương đương 1570,8kg) và kéo về với lực (0,5 x 30159 = 15079,5 tương đương 1507,9kg).

Mình đã giới thiệu xong các kích thước cũng như cấu tạo xy lanh khí nén, đó là những gì chúng ta cần để xác định một cách chính xác nhất và lựa chọn xi lanh khí nén AIRTAC SC cho phù hợp, trên đây chỉ là các thông số thảm khảo và nó chỉ đúng khi áp dụng cho ben hơi khí nén AIRTAC SC.

Với công thức trên mình có thể áp dụng vào tính lực đẩy của các xi lanh SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Nếu xi lanh hoạt động trong hệ thống tự động thì cảm biến từ xilanh là bộ phận quan trọng luôn đi đôi với xi lanh khí nén, và điều kiện để xi lanh dùng được cảm biến từ là piston đó phải có từ (nam châm từ), dưới đây là các loại cảm biến có thể kết hợp với xi lanh AIRTAC SC

Phụ kiện Xi lanh khí nén AIRTAC SC

Dưới đây là các kiểu đế xi lanh, mỗi loại có các tính năng hình dạng và kích thước khác nhau catalog dưới đây sẽ mô tả chi tiết các kích thước của từng loại đế dùng cho xi lanh SC

Các thông số kích thước đế CA của xi lanh SC200

Các thông số kích thước đế LB của xi lanh SC200

Kích thước đế FA của xi lanh SC200

Kích thước đế CB của xi lanh SC200

Kích thước đế TC của xi lanh SC200

Kích thước đế TCM của xi lanh SC200
