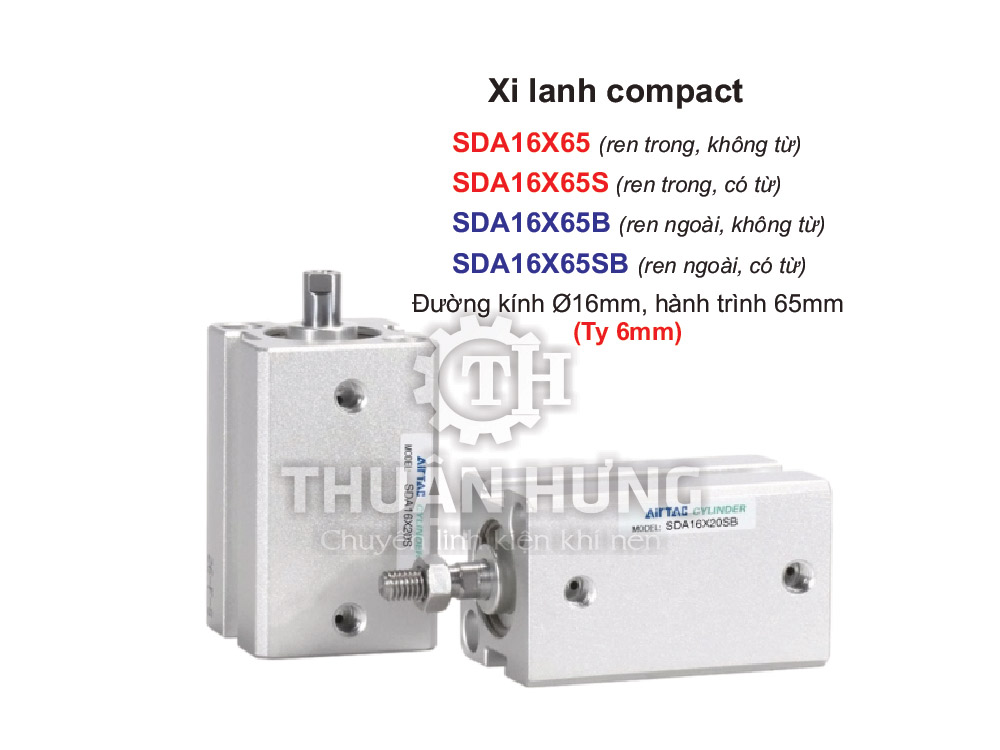

Hình ảnh cấu tạo bên ngoài của Xi lanh khí nén SDA16x65

Xi lanh khí nén Airtac SDA16x65

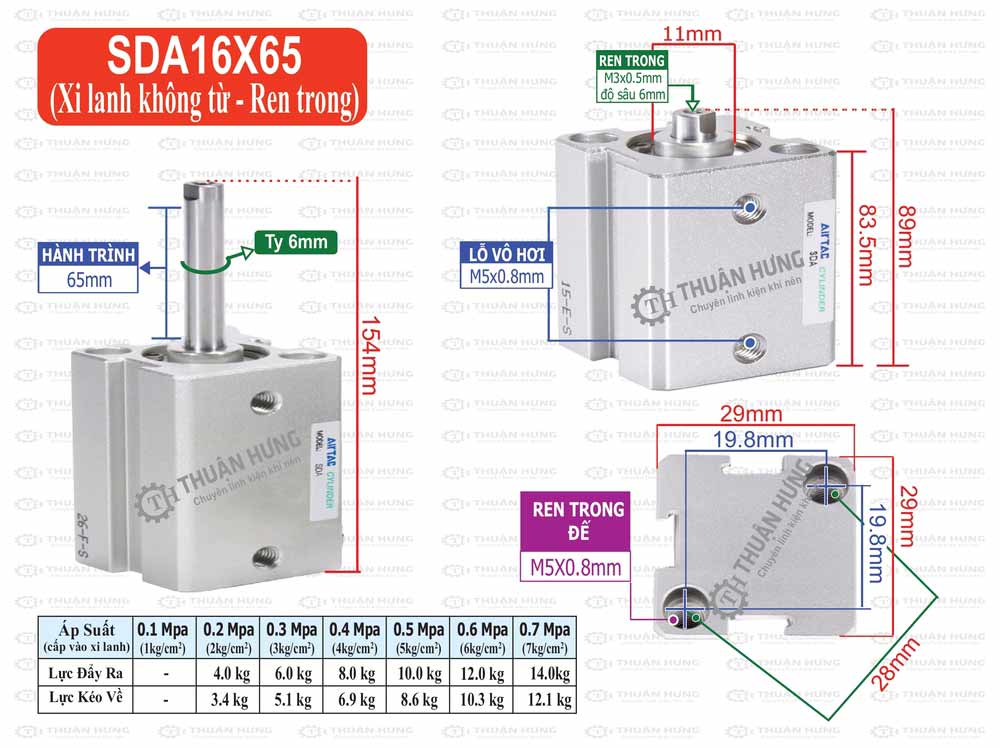

Kích thước xi lanh khí nén Airtac SDA16x65 (không từ, ren trong)

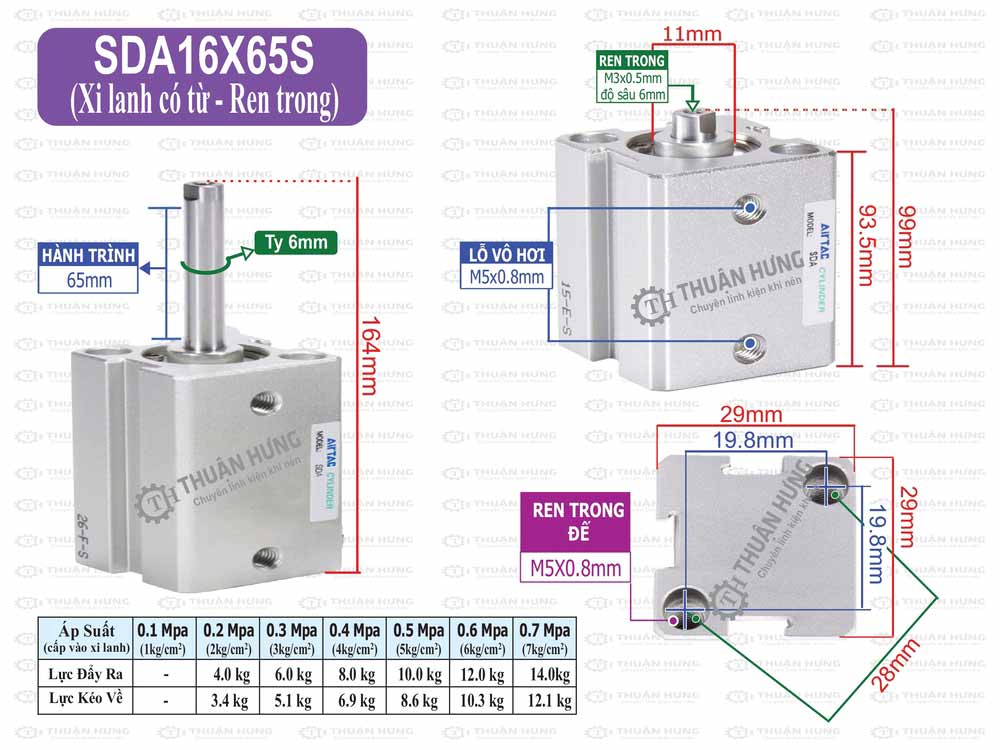

Kích thước xi lanh khí nén Airtac SDA16x65S (có từ, ren trong)

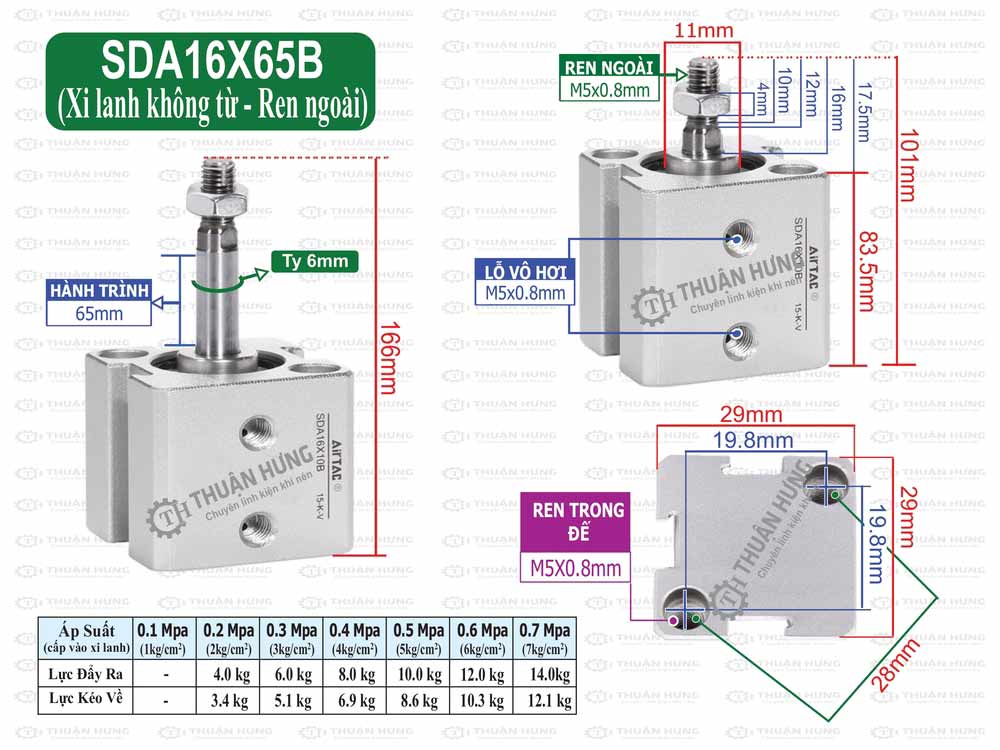

Kích thước xi lanh khí nén Airtac SDA16x65B (không từ, ren ngoài)

Kích thước xi lanh khí nén Airtac SDA16x65SB (có từ, ren ngoài)

Thông số bảng tính lực áp suất và lực đẩy, kéo của xi lanh Compact SDA

Những hình ảnh dưới đây là tài liệu về xi lanh khí nén AIRTAC SDA (không nam châm từ), SDA mà có S phía sau (có nam châm từ)

Các tính năng và thông số kỹ thuật xi lanh khí nén AIRTAC SDA – SDAS

Tùy theo nhu cầu sử dụng mà ben hơi khí nén có các kích thước và hành trình khác nhau, dưới đây là những thông số giúp chúng ta hiểu rõ hơn về các hành trình của xi lanh khí nén AIRTAC series SDA, SDAS

Ben hơi AIRTAC SDA16, SDAS16 có các hành trình là 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 65, 70, 80, 90, 100

Các hành trình và kích thước của xi lanh khí nén AIRTAC SDA – SDAS

Cấu tạo và kích thước xi lanh khí nén AIRTAC SDA – SDAS

Rất nhiều người đi tìm mua xi lanh khí nén mà họ không xác định được kích thước cũng như các chất năng của loại xi lanh mình cần, vì vậy việc đưa ra lựa chọn để mua hàng còn gặp nhiều khó khăn, nếu các bạn dành vài phút để đọc hết bài viết này thì tôi tin chắc bạn biết mình cần gì và mua loại nào cho thích hợp.

Để chuẩn bị tốt cho việc lắp đặt đúng nhu cầu sử dụng và hạn chế tối đa việc lắp đặt sai quy cách và kích thước của ben hơi khí nén, thì việc chúng ta cần trước tiên là hiểu rõ về cấu tạo cũng như kích thước xi lanh khí nén và phân biệt rõ các loại như sau:

Xi lanh SDA là loại không có từ (nam châm từ)

Xi Lanh SDAS là loại có từ (nam châm từ), loại này sẽ dài hơn so với loại SDA không có từ, được sử dụng kết hợp với cảm biến từ xilanh.

Dưới đây các thông số chi tiết về cấu tạo của xi lanh khí nén AIRTAC SDA, SDAS và cách tính kích thước của xi lanh.

Khi lựa chọn xi lanh AIRTAC SDA và SDAS thì chúng ta cần lưu ý đến 2 loại như sau:

Loại ren trong (Female Thread)

Loại ren ngoài (Male Thread) loại này trên model có thêm kí hiệu là B, ví dụ: SDA12x50B (B kí hiệu của ren ngoài, ngược lại không có B là ren trong)

Cách phân biệt ren trong và ren ngoài của xi lanh khí nén AIRTAC SDA – SDAS

Cấu tạo và kích thước xi lanh khí nén AIRTAC SDA16, SDAS16 ren trong (Female Thread)

Cấu tạo và kích thước xi lanh khí nén AIRTAC SDA16, SDAS16 ren ngoài (Male Thread)

Mình đã giới thiệu xong các kích thước cũng như cấu tạo xi lanh khí nén, đó là những gì chúng ta cần để xác định một cách chính xác nhất và lựa chọn xi lanh khí nén AIRTAC SDA, SDAS cho phù hợp, trên đây chỉ là các thông số thảm khảo và nó chỉ đúng khi áp dụng cho ben hơi khí nén AIRTAC SDA, SDAS.

Với cách tính trên mình có thể áp dụng tính kích thước cho các xi lanh không có (nam châm từ) AIRTAC SDA12, SDA16, SDA20, SDA25,  SDA32,  SDA40,  SDA50,  SDA63, SDA80, SDA100

Với cách tính trên mình có thể áp dụng tính kích thước cho các xi lanh có (nam châm từ) AIRTAC SDAS12, SDAS16, SDAS20, SDAS25,  SDAS32,  SDAS40,  SDAS50,  SDAS63, SDAS80, SDAS100.

Nếu như các bạn sử dụng xi lanh trong hệ thống tự động thì cảm biến từ xilanh là bộ phận quan trọng luôn đi đôi với xi lanh khí nén, và điều kiện để xi lanh dùng được cảm biến từ là xi lanh đó phải có từ (nam châm từ), dưới đây là các loại cảm biến có thể kết hợp với xi lanh AIRTAC SDAS

Cảm biến từ xi lanh AIRTAC CSMG và CSMJ dùng kết hợp với xi lanh SDAS

Cảm biến từ xilanh AIRTAC CMSG và CMSJ hay còn gọi là cảm biến hành trình xi lanh đây là 2 loại dùng cho xi lanh

SDA và SDAS là loại xi lanh compact có nhiều kích thước khác nhau như:
